Πώς συνεργάζονται οι επαφές DC και οι ασφάλειες;

I. Λειτουργικός ορισμός: Αρχιτεκτονική προστασίας διπλού επιπέδου με σαφώς καθορισμένους ρόλους

Επαφές DC: Ένας ελεγχόμενος εκτελεστικός διακόπτης

Ο επαφέας DC είναι μια ηλεκτρομηχανική συσκευή μεταγωγής που συνδέει και αποσυνδέει κυκλώματα DC υψηλής ισχύος υπό εντολές συστήματος ελέγχου. Οι βασικές λειτουργίες του σε ένα σταθμό φόρτισης περιλαμβάνουν:

•Έλεγχος έναρξης/διακοπής φόρτισης: Κλείνει για να καθορίσει τη διαδρομή φόρτισης κατόπιν εντολής του BMS ή του ελεγκτή φόρτισης και ανοίγει για αποσύνδεση μετά την ολοκλήρωση.

•Απομόνωση έκτακτης ανάγκης: Εκτελεί ελεγχόμενη αποσύνδεση ρεύματος κατά τη λήψη εντολών όταν το σύστημα ανιχνεύει μη φυσιολογικές συνθήκες όπως υπερβολική θερμοκρασία, υπερβολική τάση ή σφάλματα μόνωσης.

•Διαχείριση προ χρέωσης: Λειτουργεί με μια αντίσταση προφόρτισης για τον περιορισμό του ρεύματος εισόδου πριν ενεργοποιηθεί το κύριο κύκλωμα, προστατεύοντας τους πυκνωτές του διαύλου.

Ασφάλεια DC: Μια συσκευή παθητικής απόλυτης προστασίας

Η ασφάλεια είναι ένα προστατευτικό στοιχείο μιας χρήσης που διακόπτει αξιόπιστα τα ρεύματα σφάλματος προτού προκαλέσουν μη αναστρέψιμη ζημιά. Οι θεμελιώδεις διαφορές μεταξύ των ημιαγωγικών ασφαλειών ταχείας δράσης που χρησιμοποιούνται σε σταθμούς φόρτισης DC και των συνηθισμένων βιομηχανικών ασφαλειών είναι:

•Απόκριση σε επίπεδο μικροδευτερόλεπτου: Πολύ πιο γρήγορα από τα δεκάδες χιλιοστά του δευτερολέπτου που απαιτούνται για τη μηχανική ενεργοποίηση του επαφέα.

•Τρέχον-Περιοριστικό Χαρακτηριστικό: Περιορίζει την ενέργεια του ρεύματος σφάλματος εντός των ορίων αντοχής των κατάντη συσκευών ισχύος (IGBT/SiC).

•Δυνατότητα απόσβεσης τόξου DC: Αξιόπιστη διακοπή σε συστήματα 500V–1500V DC χωρίς κίνδυνο αναφλέξεως.

•Σύνοψη θέσης: Ο επαφέας είναι η ελεγχόμενη "πύλη ασφαλείας". η ασφάλεια είναι η απαραίτητη «τελευταία γραμμή άμυνας».

II. The Engineering Logic of Coordinated Matching

Ο σχεδιασμός προστασίας του σταθμού φόρτισης απέχει πολύ από την απλή εγκατάσταση δύο συσκευών στο ίδιο περίβλημα. Η σχέση συντονισμού τους αποτελεί τον πυρήνα της τεχνικής λογικής μιας αρχιτεκτονικής πολυεπίπεδης προστασίας.

Τυπική τοπολογία κυκλώματος ισχύος

Είσοδος δικτύου → Μονάδα AC/DC → Δίαυλος DC → Ασφάλεια → Κύριος επαφέας → Επαφές προφόρτισης + αντίσταση → Διασύνδεση οχήματος

Ιεραρχία Προστασίας και Χρόνος Απόκρισης

Τυπικές λειτουργίες αποτυχίας από ασυμβίβαστο συντονισμό

Βασικό κριτήριο σχεδίασης: Η τιμή I²t της ασφάλειας πρέπει να είναι αυστηρά μικρότερη από την τιμή I²t αντοχής σε βραχυκύκλωμα του προστατευμένου επαφέα.

III. Πέντε βασικές τεχνικές παράμετροι για την αντιστοίχιση και την επιλογή

1. Ονομαστική τάση: DC-Specific with Ample Margin

Δεδομένου ότι το ρεύμα συνεχούς ρεύματος δεν έχει φυσικό σημείο διέλευσης, η εξάλειψη του τόξου είναι πολύ πιο δύσκολη από ό,τι στα συστήματα AC. Επομένως, η λογική επιλογής για συσκευές ειδικές για DC διαφέρει θεμελιωδώς από τις συσκευές AC.

Αρχή επιλογής: Η ονομαστική τάση τόσο της ασφάλειας όσο και του επαφέα πρέπει να είναι ≥ η μέγιστη τάση διαύλου DC του συστήματος.

• Πλατφόρμα φόρτισης 800V → Συνιστώμενη ονομαστική τιμή 1000V DC ή υψηλότερη

•Σύστημα αποθήκευσης ενέργειας 1500V → Πρέπει να επιλέξετε ονομαστική τιμή 1500V DC ή μεγαλύτερη

Προειδοποίηση μηχανικής: Απαγορεύστε αυστηρά την αντικατάσταση προϊόντων με βαθμολογία AC για συσκευές ειδικές για DC. Η αποτυχία αποτελεσματικής κατάσβεσης του τόξου κατά τη διάρκεια της διακοπής σφάλματος μπορεί να οδηγήσει σε καταστροφικές συνέπειες.

2. Ονομαστικό ρεύμα: Περιθώριο για Επαφές, Υπολογισμός I²t για Ασφάλειες

Επαφές DC:

•Η ονομαστική τιμή συνεχούς ρεύματος θα πρέπει να υπερβαίνει το μέγιστο ρεύμα εξόδου του σταθμού φόρτισης.

•Συντελεστής μηχανικής εμπειρίας: Συνιστώμενη επιλογή σε περίπου 1,2×.

Ασφάλεια DC:

•Η επιλογή δεν πρέπει να βασίζεται αποκλειστικά στο ονομαστικό ρεύμα. Το I²t και η ικανότητα θραύσης πρέπει να αξιολογηθούν διεξοδικά.

•Η τήξη ασφαλειών I²t πρέπει να είναι κάτω από την αντοχή I²t της προστατευμένης μονάδας ημιαγωγών (IGBT/SiC).

•Συντελεστής μηχανικής εμπειρίας: Συνιστώμενη επιλογή σε περίπου 1,5×.

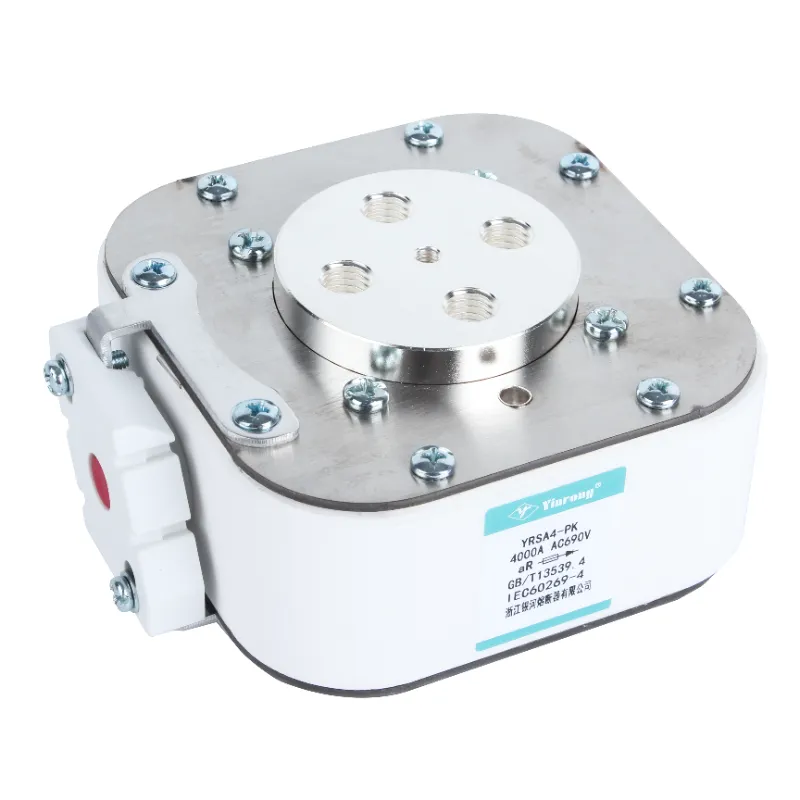

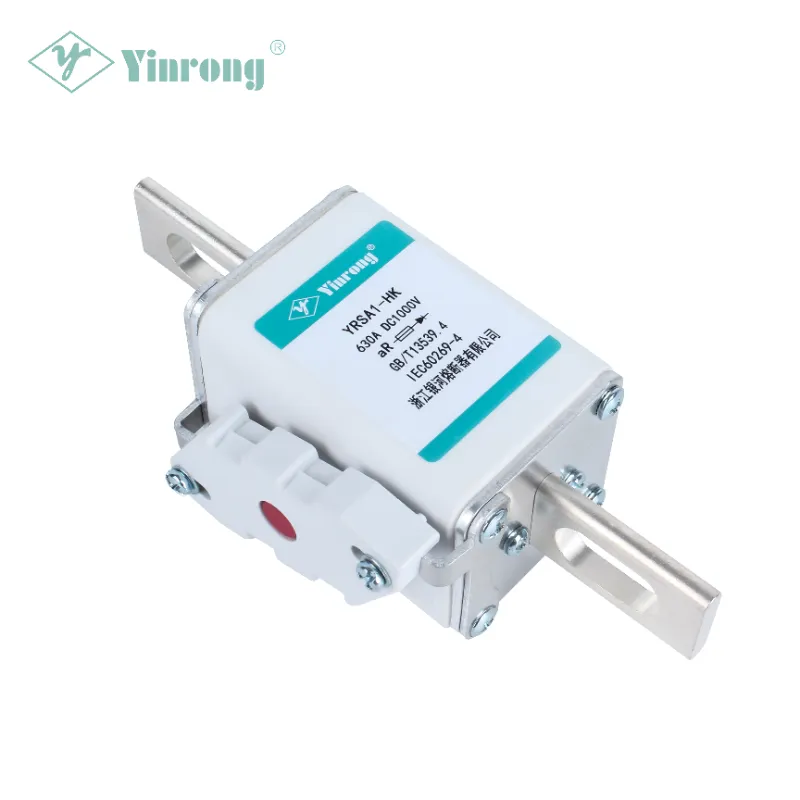

Η σειρά YRSA από το Zhejiang Galaxy Fuse καλύπτει ονομαστικές τάσεις από 690V έως 1500V και ονομαστικά ρεύματα από 10A έως 3000A, με επάργυρο καθαρό χαλκό ή από καθαρό ασήμι στοιχεία ασφάλειας μεταβλητής διατομής, που στεγάζονται σε υψηλής αντοχής αλουμίνα με κεραμικούς σωλήνες υψηλής αντοχής. μεσαίο.

3. I²t Συντονισμός: Η βασική παράμετρος του Matching Design

Το I²t (αμπέρ-τετράγωνο-δευτερόλεπτα) είναι ο πιο κρίσιμος ποσοτικός δείκτης στην επιλογή αντιστοίχισης ασφάλειας και επαφέα.

Σχέσεις περιορισμών επιλογής:

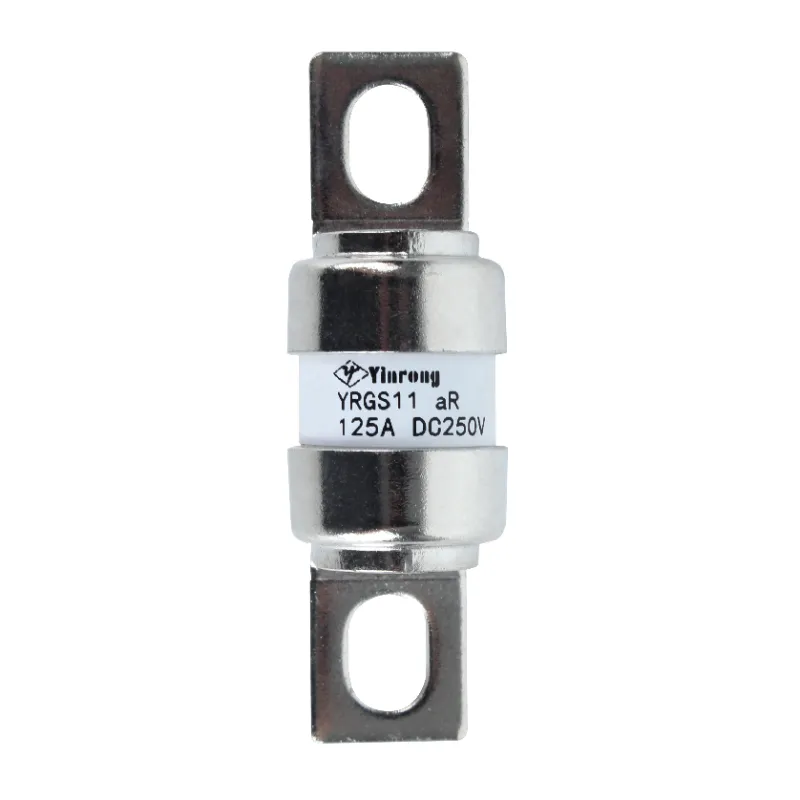

Η σειρά ασφαλειών γρήγορης δράσης Galaxy Fuse διαθέτει χαμηλές τιμές I²t, ισχυρή ικανότητα περιορισμού ρεύματος και υψηλή ικανότητα θραύσης, καθιστώντας τις κατάλληλες για προστασία από βραχυκύκλωμα συσκευών ημιαγωγών και πλήρους εξοπλισμού.

4. Επιλεκτικός συντονισμός χρόνου-τρέχοντος

Σε μια αρχιτεκτονική προστασίας πολλαπλών επιπέδων, η προστατευτική συσκευή που βρίσκεται πιο κοντά στο σημείο σφάλματος πρέπει πρώτα να λειτουργεί.

5. Θερμοκρασία περιβάλλοντος και μείωση

Οι σταθμοί φόρτισης αναπτύσσονται σε ένα ευρύ φάσμα περιβαλλόντων, με απαιτήσεις μηχανικής που εκτείνονται από -40°C χαμηλές θερμοκρασίες έως +85°C υψηλές θερμοκρασίες. Τόσο οι ασφάλειες όσο και οι επαφές πρέπει να έχουν μειωμένη χωρητικότητα σύμφωνα με την πραγματική θερμοκρασία περιβάλλοντος.

IV. Galaxy Fuse: Η επαγγελματική επιλογή για προστασία DC Charging Station

Ιδρύθηκε το 1980,Zhejiang Galaxy Fuse Co., Ltd. είναι μια επαγγελματική επιχείρηση ασφαλειών που ενσωματώνει Ε&Α, δοκιμές, κατασκευή, πωλήσεις και εισαγωγές/εξαγωγές. Ως βασική επιχείρηση υπό το πρώην Υπουργείο Μηχανουργίας και κορυφαίος κατασκευαστής ασφαλειών στην Κίνα, τα κύρια προϊόντα της εταιρείας καλύπτουν φωτοβολταϊκές ασφάλειες DC, ασφάλειες οχημάτων νέας ενέργειας και ασφάλειες σταθμών φόρτισης. Τα προϊόντα συμμορφώνονται με τα IEC 60269, GB/T 13539.4 και άλλα διεθνή και εγχώρια πρότυπα και εξάγονται σε περισσότερες από 80 χώρες και περιοχές, συμπεριλαμβανομένης της Ευρώπης, της Αμερικής, της Νοτιοανατολικής Ασίας και της Μέσης Ανατολής.

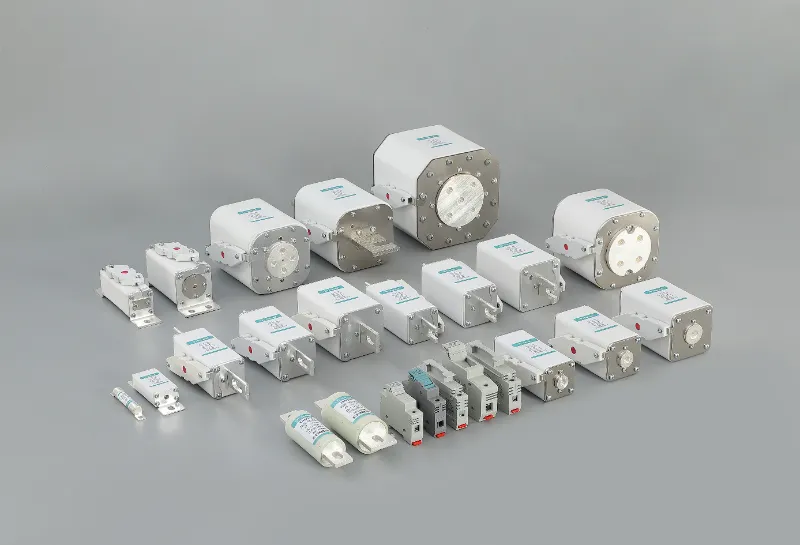

Συνιστώμενη σειρά προϊόντων DC Protection για σταθμούς φόρτισης

Βασικά τεχνικά πλεονεκτήματα του Galaxy Fuse

•Διεθνείς πιστοποιήσεις πλήρους σειράς: Πολλές σειρές έχουν περάσει τις πιστοποιήσεις TÜV, UL, CE και CQC. Τα συστήματα διαχείρισης καλύπτουν τα πρότυπα IATF 16949, ISO 9001, ISO 14001 και ISO 45001.

•Λύσεις ώριμου συντονισμού: Εκτεταμένη εμπειρία συντονισμού μηχανικής με κύριους επαφές DC και λύσεις ώριμων επιλογών.

•Πλήρης υποστήριξη τεχνικών δεδομένων: Παρέχει μετρημένες καμπύλες I²t και καμπύλες ρεύματος αποκοπής για τη διευκόλυνση των ακριβών υπολογισμών συντονισμού με επαφές.

•Βαθιά τεχνική συσσώρευση: Κατέχει πάνω από 48 διπλώματα ευρεσιτεχνίας μοντέλων χρησιμότητας και εφεύρεσης για την κατασκευή προϊόντων ασφαλειών και αναγνωρίστηκε ως εθνική επιχείρηση υψηλής τεχνολογίας το 2017.

•Βιομηχανική Πρότυπη Συμμετοχή: Τα προϊόντα συμμορφώνονται με τα GB/T 13539.4, IEC 60269 και πολλά άλλα διεθνή και εγχώρια πρότυπα.

V. Συμπέρασμα

Η αντιστοίχιση των επαφών και των ασφαλειών στους σταθμούς φόρτισης DC μπορεί να συνοψιστεί τεχνικά ως εξής: λειτουργική διαστρωμάτωση, συντονισμός χρονισμού και αλληλοσύνδεση παραμέτρων.

•Η ασφάλεια αναλαμβάνει διακοπή ρεύματος βραχυκυκλώματος σε επίπεδο μικροδευτερόλεπτου για να διασφαλίσει την ασφάλεια του IGBT/SiC και άλλων ημιαγωγών ισχύος.

•Ο επαφέας είναι υπεύθυνος για την ελεγχόμενη διαχείριση μεταγωγής, την εκτέλεση κανονικών εντολών εκκίνησης/διακοπής και απομόνωσης έκτακτης ανάγκης.

•Τα δύο χρησιμεύουν ως αμοιβαίο εφεδρικό πλεονασμό, σχηματίζοντας ένα διπλό φράγμα ασφαλείας.

Όταν ταιριάζει σωστά, το καθένα εκτελεί τα δικά του καθήκοντα με πολυεπίπεδη άμυνα. όταν δεν ταιριάζουν, οι συνέπειες κυμαίνονται από αστοχία προστασίας έως εξάντληση εξοπλισμού.

Με περισσότερα από 40 χρόνια αφοσίωσης στην Ε&Α και την κατασκευή ασφαλειών υψηλής ποιότητας, το Galaxy Fuse δεσμεύεται να παρέχει ασφαλείς και αξιόπιστες λύσεις προστασίας κυκλώματος για σταθμούς φόρτισης DC.

Για τεχνική υποστήριξη σχετικά με την επιλογή ασφαλειών για συστήματα προστασίας σταθμών φόρτισης DC ή συντονισμό με επαφές, παρακαλούμεεπικοινωνήστε με την τεχνική ομάδα του Galaxy Fuse.
