​Ασφάλεια ταχείας δράσης εναντίον συνηθισμένης ασφάλειας: Ποια είναι η πραγματική διαφορά;

Στο σχεδιασμό ηλεκτρονικών συστημάτων ισχύος, η επιλογή ασφαλειών καθορίζει άμεσα τα περιθώρια ασφαλείας του εξοπλισμού και την αποτελεσματικότητα της προστασίας από σφάλματα. Όταν αντιμετωπίζουν ασφάλειες ταχείας δράσης έναντι συνηθισμένων, πολλοί μηχανικοί κάνουν πρόχειρες επιλογές βασισμένες αποκλειστικά στο ονομαστικό ρεύμα και τάση, παραβλέποντας θεμελιώδεις διαφορές στην επιστήμη των υλικών, τους μηχανισμούς απόκρισης και τα σενάρια εφαρμογής. Αυτή η παράβλεψη μπορεί να εγκυμονεί σοβαρούς κινδύνους σε νέα συστήματα αποθήκευσης ενέργειας και ενέργειας.

Αυτό το άρθρο παρέχει μια συστηματική ανάλυση των βασικών διαφορών ανάμεσα στις ασφάλειες ταχείας δράσης και τις συνηθισμένες ασφάλειες - από τον δομικό σχεδιασμό και τους μηχανισμούς σύντηξης έως τα όρια εφαρμογής - για να βοηθήσει τους μηχανικούς να λαμβάνουν ακριβείς αποφάσεις επιλογής.

Δομή και υλικά: Από "Μεταλλικό Σύρμα" στο "Εύτηκτο Στοιχείο Ακρίβειας"

Το εύτηκτο στοιχείο μιας συνηθισμένης ασφάλειας είναι συνήθως κατασκευασμένο από μεταλλικό σύρμα γεωμετρικού σχήματος, με απλή δομή και χαμηλό κόστος κατασκευής. Η λογική σύντηξής του βασίζεται στη θερμότητα Joule που παράγεται από το ίδιο το ρεύμα υπερφόρτωσης. όταν η συσσώρευση θερμότητας φτάσει στο σημείο τήξης, το στοιχείο λιώνει και ανοίγει το κύκλωμα. Αυτός ο σχεδιασμός το καθιστά κατάλληλο για σενάρια όπου η γρήγορη απόκριση δεν είναι κρίσιμη, όπως η προστασία υπερφόρτωσης για καλώδια και καλώδια.

Η ασφάλεια ταχείας δράσης, ωστόσο, είναι ειδικά βελτιστοποιημένη τόσο σε υλικό όσο και σε δομή. Το εύτηκτο στοιχείο του είναι κατασκευασμένο από καθαρό ασήμι, επάργυρο χαλκό ή καθαρό χαλκό, σε σχήμα ορθογώνιας λεπτής λωρίδας με στενούς λαιμούς κυκλικής οπής και προ-τοποθετημένα σημεία συγκόλλησης χαμηλού σημείου τήξης σε συγκεκριμένες θέσεις. Η ευρηματικότητα αυτού του σχεδιασμού έγκειται στο γεγονός ότι όταν συμβαίνει υπερφόρτωση ή χαμηλό πολλαπλό ρεύμα βραχυκυκλώματος, το σημείο συγκόλλησης λιώνει πρώτα και μέσω ενός μεταλλουργικού αποτελέσματος, επιταχύνει την ταχεία αποκοπή του στοιχείου στον στενό λαιμό, επιτυγχάνοντας διακοπή του κυκλώματος σε μικροδευτερόλεπτα έως χιλιοστά του δευτερολέπτου.

Ουσιαστικά, οι συνηθισμένες ασφάλειες βασίζονται στη "φυσική συσσώρευση θερμότητας", ενώ οι ασφάλειες ταχείας δράσης επιτυγχάνουν "ενεργό επιταχυνόμενη θραύση" μέσω της δομικής και υλικής μηχανικής — αυτή είναι η πιο θεμελιώδης διαφορά μεταξύ των δύο.

Ταχύτητα απόκρισης: Το χάσμα του χιλιοστού του δευτερολέπτου έναντι του μικροδευτερόλεπτου

Η ταχύτητα απόκρισης είναι ο πιο διαισθητικός παράγοντας διαφοροποίησης μεταξύ των δύο τύπων ασφαλειών.

Για τις συνηθισμένες ασφάλειες, ο χρόνος τήξης είναι αντιστρόφως ανάλογος με το πολλαπλάσιο του ρεύματος υπερφόρτωσης: όσο μεγαλύτερο είναι το ρεύμα που υπερβαίνει την ονομαστική τιμή, τόσο μικρότερος είναι ο χρόνος τήξης. Αντίθετα, σε χαμηλότερα πολλαπλάσια υπερφόρτωσης, ο χρόνος τήξης μπορεί να επεκταθεί σε αρκετά δευτερόλεπτα ή και περισσότερο. Αυτό το χαρακτηριστικό "χρονοκαθυστέρησης" είναι αποδεκτό στην προστασία καλωδίων, επειδή τα καλώδια έχουν μια ορισμένη θερμική χωρητικότητα και δυνατότητα βραχυπρόθεσμης υπερφόρτωσης.

Οι ασφάλειες ταχείας δράσης συμπεριφέρονται εντελώς διαφορετικά. Χάρη στον μηχανισμό «επιτάχυνσης» των κηλίδων συγκόλλησης χαμηλού σημείου τήξης και της επίδρασης συγκέντρωσης ρεύματος της δομής του στενού λαιμού, οι ασφάλειες ταχείας δράσης μπορούν να καθαρίσουν το κύκλωμα μέσα σε χιλιοστά του δευτερολέπτου ή ακόμη και μικροδευτερόλεπτα. Αυτή η ακραία ταχύτητα δεν επιδιώκεται για χάρη της, αλλά για την εξάλειψη του ρεύματος σφάλματος εντός του χρονικού ορίου που μπορούν να αντέξουν οι συσκευές ημιαγωγών (όπως IGBT, SiC MOSFET και ανορθωτές δίοδοι)—η θερμική ανοχή ημιαγωγών είναι συνήθως μόνο της τάξης των χιλιοστών του δευτερολέπτου και οι συνηθισμένες ασφάλειες δεν μπορούν να ικανοποιήσουν αυτήν την απαίτηση προστασίας.

Σενάρια Εφαρμογής: Στόχοι Προστασίας Καθορίζουν τη Λογική Επιλογής

Τα όρια εφαρμογής των ταχείας δράσης και των συνηθισμένων ασφαλειών ορίζονται φυσικά από τα αντίστοιχα χαρακτηριστικά απόκρισής τους.

Οι συνηθισμένες ασφάλειες χρησιμοποιούνται κυρίως για προστασία από υπερφόρτωση και βραχυκύκλωμα καλωδίων και καλωδίων. Τα καλώδια διαθέτουν μια ορισμένη θερμική αδράνεια. οι βραχυπρόθεσμες υπερφορτώσεις δεν προκαλούν αμέσως ζημιά στη μόνωση, επομένως μια ορισμένη καθυστέρηση στη λειτουργία της ασφάλειας είναι επιτρεπτή. Αυτό εξηγεί γιατί οι συνηθισμένες ασφάλειες εξακολουθούν να χρησιμοποιούνται ευρέως στη διανομή κτιρίων και στις βιομηχανικές γραμμές ηλεκτρικής ενέργειας.

Οι ασφάλειες ταχείας δράσης, από την άλλη πλευρά, έχουν σχεδιαστεί για να προστατεύουν τις συσκευές ισχύος ημιαγωγών και τα συγκροτήματα ανορθωτών. Στους φωτοβολταϊκούς μετατροπείς, στους σταθμούς φόρτισης DC και στους μετατροπείς αποθήκευσης ενέργειας (PCS), οι μονάδες IGBT και SiC είναι εξαιρετικά ευάλωτες σε υπερένταση — μόλις συμβεί βραχυκύκλωμα, το ρεύμα πρέπει να εκκαθαριστεί μέσα σε εκατοντάδες μικροδευτερόλεπτα, διαφορετικά η συσκευή θα καταστραφεί μόνιμα. Οι ασφάλειες ταχείας δράσης είναι ακριβώς η λύση για αυτήν την απαίτηση.

Ιδιαίτερα στα συστήματα αποθήκευσης ενέργειας (ESS), η εφαρμογή ασφαλειών υψηλής ταχύτητας είναι κρίσιμης σημασίας. Τα ρεύματα βραχυκυκλώματος σε συστάδες μπαταριών χαρακτηρίζονται από υψηλή τάση συνεχούς ρεύματος, υψηλό μέγεθος ρεύματος και μηδενική διασταύρωση, επιβάλλοντας αυστηρές απαιτήσεις για την ικανότητα διακοπής και την απόδοση σβέσης τόξου. Οι ασφάλειες DC υψηλής ταχύτητας για αποθήκευση ενέργειας δεν πρέπει μόνο να παρέχουν γρήγορη απόκριση αλλά και να σβήνουν αξιόπιστα τόξα χωρίς να περιορίζουν τις συνθήκες συνεχούς ρεύματος υψηλής τάσης, ενώ προσφέρουν επαρκή ικανότητα θραύσης για να χειρίζονται τα εξαιρετικά υψηλά ρεύματα βραχυκυκλώματος που μπορούν να δώσουν οι συστοιχίες μπαταριών.

Ταξινόμηση IEC: Η τεχνική διαίρεση μεταξύ aR και gG

Από τη σκοπιά των προτύπων ασφαλειών της Διεθνούς Ηλεκτροτεχνικής Επιτροπής (IEC), η διαφορά μεταξύ των ταχείας δράσης και των συνηθισμένων ασφαλειών ποσοτικοποιείται περαιτέρω και τυποποιείται.

Οι συνηθισμένες ασφάλειες συνήθως πέφτουν στοgGκατηγορίας (προστασία καλωδίου πλήρους εμβέλειας), που προσφέρει πλήρη προστασία υπερφόρτωσης και βραχυκυκλώματος αλλά με σχετικά μεγαλύτερους χρόνους λειτουργίας, κατάλληλο για γενική διανομή και προστασία καλωδίων.

Οι ασφάλειες ταχείας δράσης ανήκουν στηνaRκατηγορία (προστασία ημιαγωγών μερικής εμβέλειας). Οι ασφάλειες aR είναι ειδικά σχεδιασμένες για την προστασία συσκευών ημιαγωγών, με εξαιρετικά χαμηλές τιμές I²t (ενέργεια διαφυγής) και ισχυρή ικανότητα περιορισμού του ρεύματος. Μπορούν να κόψουν το ρεύμα σφάλματος στο πολύ πρώιμο στάδιο ενός σφάλματος, περιορίζοντας την ενέργεια σφάλματος εντός της ικανότητας αντοχής των συσκευών ημιαγωγών. Οι ασφάλειες aR δεν διαχειρίζονται προστασία χαμηλής πολλαπλής υπερφόρτωσης—αυτή η λειτουργία εκχωρείται σε συστήματα ελέγχου ή επαφές, διαμορφώνοντας μια σαφή λειτουργική ιεραρχία.

Galaxy Fuse: Λύσεις ασφαλειών υψηλής ταχύτητας για αποθήκευση νέας ενέργειας και ενέργειας

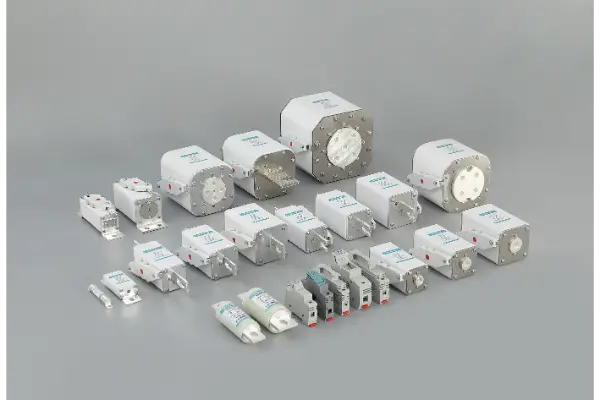

Galaxy Fuseέχει πάνω από 40 χρόνια εμπειρίας στην Ε&Α και την κατασκευή ασφαλειών, χτίζοντας βαθιά τεχνική τεχνογνωσία στον τομέα των ασφαλειών ταχείας δράσης. Για νέες ενεργειακές εφαρμογές όπως φωτοβολταϊκοί μετατροπείς, σταθμοί φόρτισης DC και μετατροπείς αποθήκευσης ενέργειας, το Galaxy Fuse προσφέρει μια ολοκληρωμένη σειρά ασφαλειών υψηλής ταχύτητας υψηλής απόδοσης.

Σύστημα αποθήκευσης ενέργειας Αφιερωμένες ασφάλειες υψηλής ταχύτηταςαποτελούν βασικό τομέα εστίασης για το Galaxy Fuse. Τα συστήματα αποθήκευσης ενέργειας απαιτούν πολύ περισσότερα από τις ασφάλειες από τις γενικές βιομηχανικές εφαρμογές: Τάσεις συνεχούς ρεύματος έως 1500 V, ρεύματα βραχυκυκλώματος που φτάνουν τα εκατοντάδες κιλοαμπέρ και την ανάγκη για απόλυτη αξιοπιστία απόσβεσης τόξου και διακοπής σε κλειστά περιβάλλοντα μπαταρίας. Τα προϊόντα της σειράς αποθήκευσης ενέργειας Galaxy Fuse χρησιμοποιούν εύτηκτα στοιχεία από καθαρό ασήμι και μέσα σβέσης τόξου χαλαζιακής άμμου υψηλής καθαρότητας, σε συνδυασμό με βελτιστοποιημένα σχέδια δομής λαιμού, για να εξασφαλίσουν απόκριση σε επίπεδο μικροδευτερόλεπτου και αξιόπιστη διακοπή υπό ακραίες συνθήκες σφάλματος.

Βασικά τεχνικά πλεονεκτήματα:

●Στοιχεία από καθαρό ασήμι / επάργυρο χαλκό:Το χαμηλό σημείο τήξης και η υψηλή αγωγιμότητα εξασφαλίζουν ταχεία απόκριση

●Βελτιστοποιημένη δομή λαιμού:Ακριβής έλεγχος των σημείων σύντηξης για συνεχή διακοπή τόξου

●Σβήσιμο τόξου χαλαζιακής άμμου υψηλής καθαρότητας:Απορροφά γρήγορα την ενέργεια του τόξου και καταστέλλει τον περιορισμό

●Πλήρης πιστοποίηση:Τα προϊόντα συμμορφώνονται με τα IEC60269, GB13539 και άλλα διεθνή πρότυπα, με πολλαπλές σειρές που διαθέτουν πιστοποιήσεις UL, TUV και CE

●Πλήρης υποστήριξη τεχνικών δεδομένων:Παρέχει μετρημένες καμπύλες I²t και καμπύλες ρεύματος αποκοπής, διευκολύνοντας ακριβείς υπολογισμούς συντονισμού προστασίας συστήματος για μηχανικούς

Σύναψη

Η διαφορά μεταξύ των ταχείας δράσης και των συνηθισμένων ασφαλειών εκτείνεται πολύ πέρα ​​από το επίπεδο της επιφάνειας «γρήγορη έναντι αργής». Από την επιλογή υλικού και τη δομική βελτιστοποίηση έως τους μηχανισμούς απόκρισης και την ταξινόμηση IEC, τα δύο αντιπροσωπεύουν εντελώς διαφορετικές φιλοσοφίες προστασίας.

Οι συνηθισμένες ασφάλειες προστατεύουν τη "θερμική χωρητικότητα" των καλωδίων. Οι ασφάλειες ταχείας δράσης προστατεύουν το «εύθραυστο παράθυρο» των ημιαγωγών. Στους σημερινούς ταχέως αναπτυσσόμενους νέους τομείς αποθήκευσης ενέργειας και ενέργειας, η κατανόηση και η σωστή χρήση της μοναδικής αξίας των ασφαλειών ταχείας δράσης είναι απαραίτητη δεξιότητα για κάθε μηχανικό ηλεκτρονικών ισχύος.

Galaxy Fuse – πάνω από 46 χρόνια δέσμευσης για την κατασκευή ασφαλειών υψηλής ποιότητας, αφιερωμένη στην παροχή ασφαλών και αξιόπιστων λύσεων προστασίας κυκλωμάτων για παγκόσμια νέα συστήματα αποθήκευσης ενέργειας και ενέργειας.

Για τεχνική υποστήριξη σχετικά με την επιλογή ασφαλειών υψηλής ταχύτητας για αποθήκευση ενέργειας ή νέο ενεργειακό εξοπλισμό, παρακαλούμεεπικοινωνήστε με το Galaxy Fuseτεχνική ομάδα.
