Φωτοβολταϊκές διαφορές υλικών και διακρίσεις υλικών

I. Εισαγωγή

Οι φωτοβολταϊκές ασφάλειες (PV) αποτελούν κρίσιμα συστατικά για την εξασφάλιση της ασφάλειας και της προστασίας των φωτοβολταϊκών συστημάτων ισχύος. Διαφυλάσσουν τα κυκλώματα ενάντια σε συνθήκες υπερέντασης, βοηθώντας στην πρόληψη ζημιών στο σύστημα και εξασφαλίζοντας μακροπρόθεσμη αξιοπιστία. Τα υλικά που χρησιμοποιούνται στην κατασκευή φωτοβολταϊκών ασφάλειων επηρεάζουν σημαντικά την απόδοσή τους, συμπεριλαμβανομένης της τρέχουσας βαθμολογίας, της ανοχής θερμοκρασίας και του χρόνου απόκρισης.

Σε αυτό το άρθρο, θα διερευνήσουμε τις διαφορές μεταξύ των υλικών που χρησιμοποιούνται στις φωτοβολταϊκές ασφάλειες, τον αντίκτυπο αυτών των υλικών στην απόδοση των ασφαλειών και τον τρόπο επιλογής της σωστής ασφάλειας για διάφορες εφαρμογές. Επιπλέον, θα επισημάνουμε προϊόντα απόZhejiang Galaxy Fuse Co., Ltd.και αναφορά διεθνώς αναγνωρισμένηIECΠρότυπα για την προστασία των ασφαλειών.

Ii. Κύρια υλικά που χρησιμοποιούνται σε φωτοβολταϊκές ασφάλειες

(Α) υλικά στοιχείων ασφαλειών

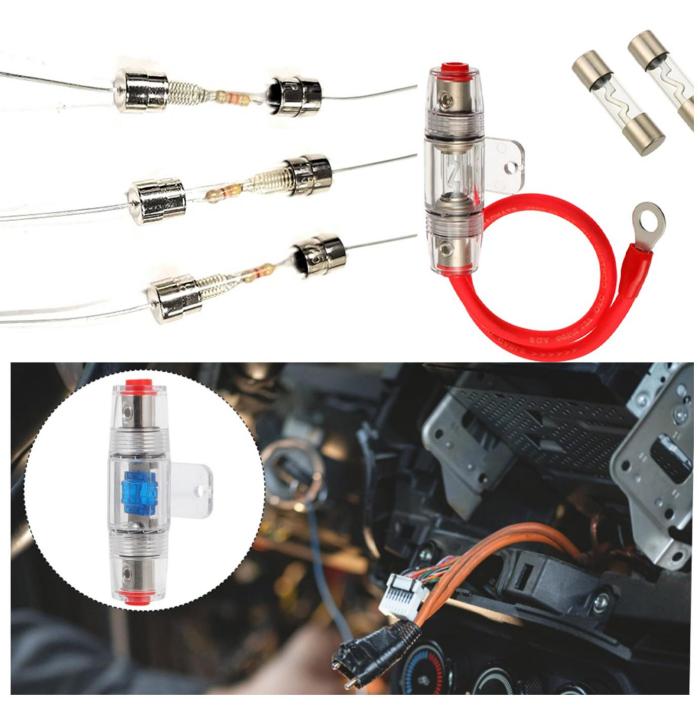

1. σύρμα Silver

○ Χαρακτηριστικά:Το ασήμι προσφέρει ανώτερη ηλεκτρική αγωγιμότητα, χαμηλή αντίσταση και μέτριο σημείο τήξης. Είναι ιδανικό για εφαρμογές υψηλού ρεύματος που απαιτούν ταχείες ώρες απόκρισης.

○ Εφαρμογές:Οι ασημένιες ασφάλειες καλωδίων είναι ιδιαίτερα κατάλληλες για κεντρικές φωτοβολταϊκές σταθμές φωτοβολταϊκής ενέργειας μεγάλης κλίμακας, όπου είναι απαραίτητες οι υψηλές αξιοπιστίες και ο ελάχιστος χρόνος διακοπής.

Παράδειγμα προϊόντος:ΟΑΣΦΑΛΕΙΑ Υψηλής ταχύτηταςαπόZhejiang Galaxy Fuse Co., Ltd.Χρησιμοποιεί προηγμένα υλικά για προστασία υψηλής ταχύτητας σε συστήματα φωτοβολταϊκών φωτοβολταϊκών μεγάλης κλίμακας. Βαθμολογείται για 700V και 400A, αυτή η ασφάλεια έχει σχεδιαστεί για να χειρίζεται αποτελεσματικά υπερφόρτωση και βραχυκυκλώματα υψηλής ρεύματος.

○ Μάθετε περισσότερα σχετικά με την ασφάλεια υψηλής ταχύτητας YRS94FA

2. σύρμα COPPER

○ Χαρακτηριστικά:Ο χαλκός είναι μια οικονομικά αποδοτική εναλλακτική λύση στο ασήμι, προσφέροντας καλή αγωγιμότητα, αν και είναι πιο επιρρεπής στην οξείδωση σε περιβάλλοντα υψηλής θερμοκρασίας.

○ Εφαρμογές:Οι ασφάλειες χάλκινων συρμάτων χρησιμοποιούνται συνήθως σε κατανεμημένα φωτοβολταϊκά συστήματα, όπως η κατοικημένη ηλιακή οροφή, όπου το ηλεκτρικό περιβάλλον είναι λιγότερο ακραίο.

3. Alloy Wire (π.χ. κράμα κασσίτερου-βίστρα)

○ Χαρακτηριστικά:Τα κράματα όπως το κασσίτερο-bismuth προσφέρουν ακριβή έλεγχο των σημείων τήξης και των σημερινών αξιολογήσεων, καθιστώντας τα ιδανικά για ευαίσθητη ηλεκτρονική προστασία.

○ Εφαρμογές:Αυτές οι ασφάλειες χρησιμοποιούνται ευρέως σε φωτοβολταϊκούς μετατροπείς, όπου η προστασία πρέπει να είναι τόσο ακριβής όσο και συμπαγής.

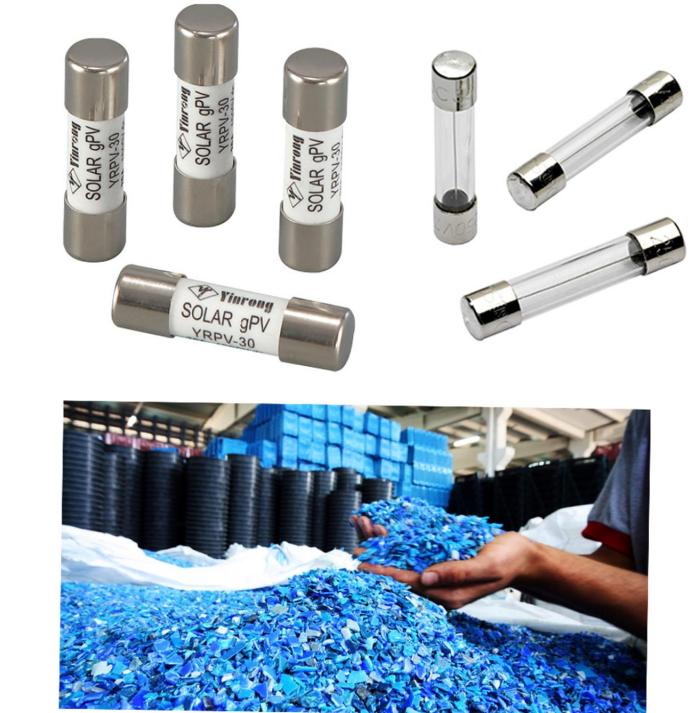

Β) Μονωτικά υλικά

1.CERAMIC

○Χαρακτηριστικά:Το Ceramic παρέχει εξαιρετική αντοχή σε υψηλή θερμοκρασία, μηχανική αντοχή και ανώτερες ιδιότητες ηλεκτρικής μόνωσης.

○Εφαρμογές:Οι ασφάλειες μόνωσης με κεραμικά χρησιμοποιούνται τυπικά σε συστήματα φωτοβολταϊκών φωτοβολταϊκών υψηλής τάσης, όπου η ακεραιότητα της μόνωσης είναι κρίσιμη υπό ακραίες συνθήκες.

2. υαλοπόδια

○Χαρακτηριστικά:Οι γυάλινες ίνες προσφέρουν καλή αντοχή στη θερμότητα, ευελιξία και ευκολία επεξεργασίας σε διάφορα σχήματα.

○Εφαρμογές:Οι ίνες γυαλιού χρησιμοποιούνται συνήθως τόσο στο εξωτερικό περίβλημα όσο και στο εσωτερικό μόνωσης των φωτοβολταϊκών ασφάλειων.

3. Πλαστική (π.χ. πολυεστέρα και πλαστικά μηχανικής)

○Χαρακτηριστικά:Τα πλαστικά είναι χαμηλού κόστους, παρέχουν καλή ηλεκτρική μόνωση και είναι κατάλληλα για περιβάλλοντα μέτριας θερμοκρασίας.

○Εφαρμογές:Οι ασφάλειες με μόνωση των πλαστικών είναι ιδανικές για εφαρμογές χαμηλότερου κόστους, όπως οικιστικά φωτοβολταϊκά συστήματα.

Iii. Διαφορές απόδοσης των φωτοβολταϊκών ασφάλειων που βασίζονται σε υλικά

(Α) Ηλεκτρική απόδοση

1. Χαρακτηριστικά

○ Οι ασημένιες ασφάλειες καλωδίων ανταποκρίνονται σε μεγάλο βαθμό και μπορούν να φυσήξουν γρήγορα σε περίπτωση βραχυκυκλώματος, προστατεύοντας το σύστημα από περαιτέρω ζημιές.

Οι ασφάλειες καλωδίων Oalloy, όπως αυτές που παράγονται από κασσίτερο, επιτρέπουν τον ακριβέστερο έλεγχο των καταστάσεων υπερφόρτωσης, παρέχοντας ακριβή προστασία.

2. Κατασκευασμένη τάση και ρεύμα

○ Οι ασφάλειες με μόνωση από κεραμικά συνήθως έχουν υψηλότερη τιμή τάσης από τις ασφάλειες που μοιάζουν με πλαστικές, καθιστώντας τις κατάλληλες για εφαρμογές υψηλής τάσης. ΟΈτος ασφαλείας υψηλής ταχύτητας, που έχει βαθμολογηθεί για 700V και 150A, έχει σχεδιαστεί για να προστατεύει από βραχυκύκλωμα και υπερφόρτωση σε φωτοβολταϊκά συστήματα.

○Μάθετε περισσότερα σχετικά με την ασφάλεια υψηλής ταχύτητας

Β) απόδοση θερμικής προστασίας

1. Αντίσταση θνησιμότητας

○ Οι ασφάλειες που μοιάζουν με κεραμικά μπορούν να χειριστούν υψηλότερες θερμοκρασίες χωρίς να χάσουν την ακεραιότητά τους, καθιστώντας τους ιδανικές για χρήση σε μεγάλες εγκαταστάσεις φωτοβολταϊκών φωτοβολταϊκών.

○ Οι ασφάλειες που μοιάζουν με πλαστικά μπορεί να παραμορφωθούν σε υψηλότερες θερμοκρασίες, θέτοντας σε κίνδυνο τις μονωτικές τους ιδιότητες.

2. Ζητούν τη διάχυση

○ Οι ασφάλειες με μεταλλικά περιβλήματα παρέχουν καλύτερη διάχυση θερμότητας, βοηθώντας στην αποφυγή υπερβολικής υπερθέρμανσης. Για παράδειγμα, τοΈτος 92f Ασφάλεια υψηλής ταχύτητας, που έχει βαθμολογηθεί για 700V και 100A, έχει σχεδιαστεί για να διατηρεί σταθερή λειτουργία ακόμη και υπό συνθήκες υπερφόρτωσης.

○Μάθετε περισσότερα σχετικά με την ασφάλεια υψηλής ταχύτητας

Iv. Σενάρια εφαρμογής που βασίζονται σε υλικές διαφορές

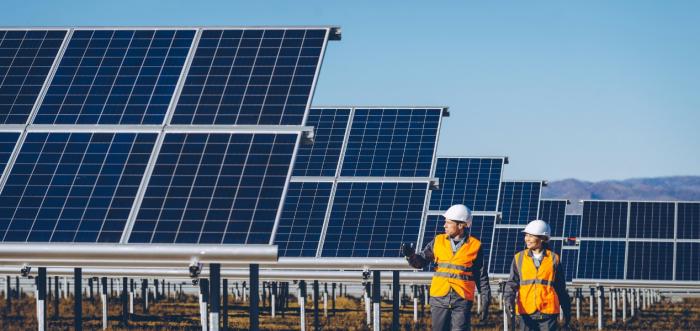

(Α) Κεντρικές φωτοβολταϊκές μονάδες ηλεκτροπαραγωγής

●Απαιτήσεις:Υψηλή ικανότητα χειρισμού, μακροπρόθεσμη αξιοπιστία και ελάχιστο χρόνο διακοπής.

●Συνιστώμενα υλικά:Τα στοιχεία ασημένιου σύρματος που συνδυάζονται με κεραμική μόνωση είναι ιδανικά για συστήματα φωτοβολταϊκών φωτοβολταϊκών μεγάλης κλίμακας που απαιτούν υψηλή τάση και αντοχή στη θερμοκρασία.Η ασφάλεια υψηλής ταχύτηταςείναι μια εξαιρετική επιλογή για μεγάλους φωτοβολταϊκούς σταθμούς.

(Β) Κατανεμημένα φωτοβολταϊκά συστήματα (π.χ. ηλιακή οροφή)

●Απαιτήσεις:Κόστος-αποτελεσματικότητα, αξιοπιστία και προσαρμοστικότητα σε διαφορετικές περιβαλλοντικές συνθήκες.

●Συνιστώμενα υλικά:Τα στοιχεία συρμάτινων χαλκών σε συνδυασμό με γυάλινες ίνες ή πλαστική μόνωση υψηλής απόδοσης παρέχουν ισορροπία μεταξύ απόδοσης και κόστους, καθιστώντας τα ιδανικά για οικιστικά ή μικρά εμπορικά φωτοβολταϊκά συστήματα.

(Γ) Φωτοβολταϊκοί μετατροπείς και ευαίσθητος εξοπλισμός

●Απαιτήσεις:Προστασία ακριβείας για ευαίσθητα εξαρτήματα, συμπαγές μέγεθος και ακριβή απόκριση υπερφόρτωσης.

●Συνιστώμενα υλικά:Τα συστήματα σύρματος κράματος, όπως το κασσίτερο-bismuth, σε συνδυασμό με μόνωση κεραμικών ή γυαλιού, είναι ιδανικά για εφαρμογές μετατροπέα όπου απαιτείται ακριβής προστασία.

V. IEC Πρότυπα για φωτοβολταϊκές ασφάλειες

Όταν επιλέγετε φωτοβολταϊκές ασφάλειες, είναι απαραίτητο να διασφαλίσετε ότι πληρούν τις σχετικέςIECΤα πρότυπα, τα οποία καθορίζουν τις απαιτήσεις ασφάλειας και απόδοσης για ασφάλειες που χρησιμοποιούνται σε ηλεκτρικά συστήματα, συμπεριλαμβανομένων των εφαρμογών φωτοβολταϊκών.

1.IEC 60269-1:Αυτό το πρότυπο περιγράφει τους γενικούς κανόνες για ασφάλειες, συμπεριλαμβανομένης της απόδοσης, της κατασκευής και των δοκιμών. Είναι απαραίτητο να διασφαλιστεί η ασφάλεια και η λειτουργικότητα των ασφάλειων σε διάφορες εφαρμογές, συμπεριλαμβανομένων των φωτοβολταϊκών συστημάτων.

○Μάθετε περισσότερα για το IEC 60269-1

2.IEC 60269-2:Καθορίζει τις απαιτήσεις για ασφάλειες χαμηλής τάσης για χρήση σε ηλεκτρικές εγκαταστάσεις και εξοπλισμό, οι οποίες περιλαμβάνουν φωτοβολταϊκά συστήματα. Επικεντρώνεται στην προστασία από βραχυκύκλωμα και υπερφόρτωση.

○Μάθετε περισσότερα για το IEC 60269-2

3.IEC 60947-3:Ορίζει τις απαιτήσεις για αποσυνδέσεις, διακόπτες και ασφάλειες που χρησιμοποιούνται σε ηλεκτρικά κυκλώματα. Είναι ζωτικής σημασίας για την εξασφάλιση αξιόπιστης λειτουργίας σε φωτοβολταϊκά συστήματα, ιδιαίτερα για σκοπούς προστασίας και απομόνωσης.

○Μάθετε περισσότερα για το IEC 60947-3

4.IEC 61730:Παρέχει κατευθυντήριες γραμμές για το σχεδιασμό και τη δοκιμή φωτοβολταϊκών μονάδων, συμπεριλαμβανομένων των απαιτούμενων μηχανισμών προστασίας, όπως οι ασφάλειες, για να εξασφαλιστεί η ασφάλεια και η μακροζωία των φωτοβολταϊκών συστημάτων.

○Μάθετε περισσότερα για το IEC 61730

Vi. Σύναψη

Τα υλικά που χρησιμοποιούνται σε φωτοβολταϊκές ασφάλειες - είτε ασήμι, χαλκός, είτε κράματα - επηρεάζουν άμεσα την ηλεκτρική και θερμική απόδοση τους, καθιστώντας απαραίτητη την επιλογή της κατάλληλης ασφάλειας για κάθε συγκεκριμένη εφαρμογή. Τα κεραμικά, γυάλινα και πλαστικά υλικά μόνωσης προσφέρουν καθένα ξεχωριστά οφέλη για διαφορετικά λειτουργικά περιβάλλοντα.

Με την κατανόηση των χαρακτηριστικών απόδοσης κάθε υλικού και της προσκόλλησης σε καθιερωμένοIECΤα πρότυπα, οι σχεδιαστές συστημάτων και οι φορείς εκμετάλλευσης μπορούν να διασφαλίσουν ότι τα φωτοβολταϊκά συστήματά τους είναι καλά προστατευμένα και λειτουργούν αποτελεσματικά. Για όσους αναζητούν αξιόπιστες λύσεις ασφάλειας,Zhejiang Galaxy Fuse Co., Ltd.προσφέρει προϊόντα κορυφαίων επιπέδων όπως τοΈτος94fa, YRS93F,Έτος 192f ασφάλειες υψηλής ταχύτητας, το καθένα που έχει σχεδιαστεί για να ανταποκρίνεται στις αυστηρές απαιτήσεις των σύγχρονων φωτοβολταϊκών συστημάτων.
