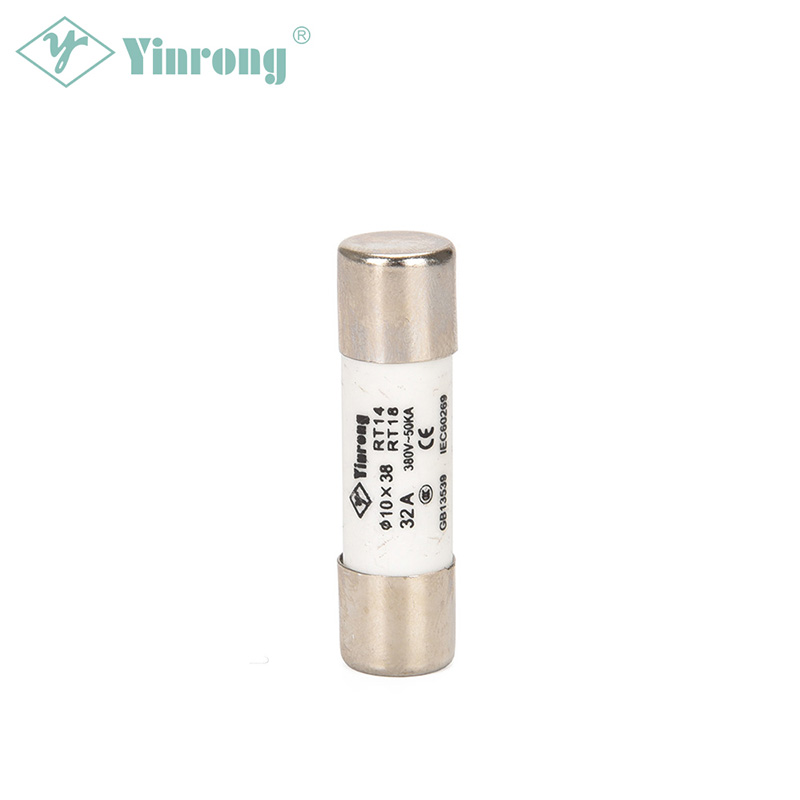

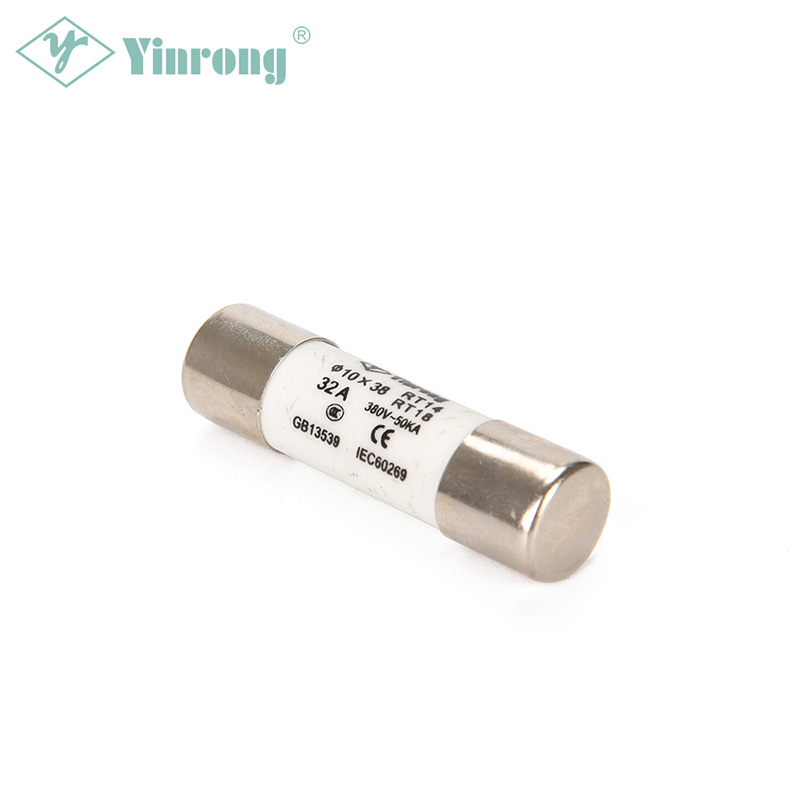

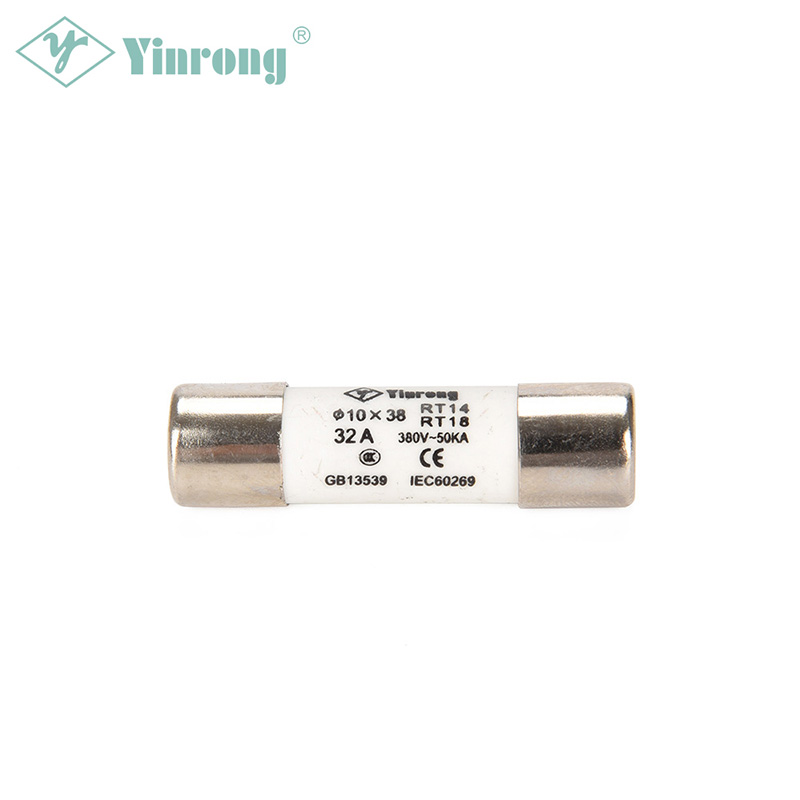

500VAC 32A 10×38mm Κυλινδρικός Σύνδεσμος Ασφάλειας HRC

500VAC 32A 10×38mm Κυλινδρικός Σύνδεσμος Ασφάλειας HRC

Εγκρίσεις & Πρότυπα

• IEC60269-1
• IEC60269-2

Κατηγορία Λειτουργίας

• gG/gL
• π.μ
• aR

Χαρακτηριστικά & Οφέλη

• Καλύπτει ηλεκτρικά κυκλώματα διανομής 250VAC, 380VAC, 500VAC, και 690VAC και διάφορες βιομηχανικές εφαρμογές
• Διαθέσιμες τιμές αμπέρ 2-32A
• Προστασία πλήρους εμβέλειας
• Πληροί τα πρότυπα IEC για παγκόσμια αποδοχή
• Τυποποιημένη κυλινδρική κατασκευή
• Χαμηλή απόδοση απαγωγής ισχύος για χαμηλότερη αύξηση της θερμοκρασίας
• Δυνατότητα τοποθέτησης σε ράγα DIN

Εφαρμογές

• Γενικές βιομηχανικές εφαρμογές
• Κινητήρες κινητήρα
• Λειτουργεί το δίκτυο LV
• Προστασία καλωδίων
• Ρελέ στερεάς κατάστασης
• Συσκευές ημιαγωγών
• Ανορθωτές ισχύος
• Σύστημα αδιάλειπτης τροφοδοσίας
• Μετατροπείς

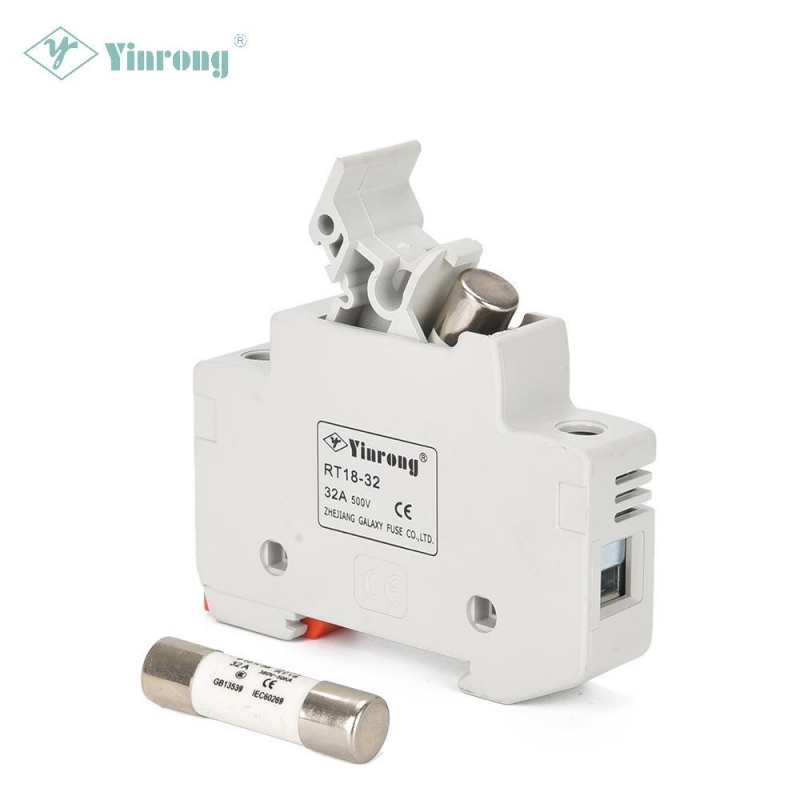

Συνιστώμενη θήκη ασφαλειών

• Χωρίς ένδειξη: RT18-32 Θήκη ασφαλειών
• Με ένδειξη: RT18-32X Fuse Holder

Χώρα προέλευσης

• Λαϊκή Δημοκρατία της Κίνας

Παράμετρος

Μοντέλο/Μέγεθος	Ονομαστική τάση (V)	RatedCurrent (A)	Συνολική διάσταση
			ΦC	A	Σύκο.
10,3x38Τ	380/500	2,4,6,8,10,12,16,20,25,32	10.3	38Τ	Εικ.1
5Χ20	250	0,5,1,2,4,6,10,12,13	5	20	Εικ.2
5x25	250	0,5,1,2,4,6,10,12,16	5	25
6Χ20	250	0,5,1,2,4,6,10,12,16	6	20
6,3x23	250	0,5,1,2,4,6,10,12,16,20	6.3	23
6,3x25	250	0,5,1,2,4,6,10,12,16,20	6.3	25
6,3 x 31,5	250/500	0,5,1,2,4,6,10,12,16,20	6.3	31.5
8,5x23	250	0,5,1,2,4,6,10,12,16,20,25	8.5	23
8,5 x 31,5	250/500	0,5,1,2,4,6,10,12,16,20,25	8.5	31.5
8,5 x 36	380/500	2,4,6,8,10,12,16,20,25,32	8.5	36
10Χ30	380/500	2,4,6,8,10,12,16,20,25,32	10	30
10,3x28,5	250	2,4,6,8,10,12,16,20,25,32	10.3	28.5
10,3x31,5	250/500	2,4,6,8,10,12,16,20,25,32	10.3	31.5
10,3x34	250/500	2,4,6,8,10,12,16,20,25,32	10.3	34
10,3x38	380/500	2,4,6,8,10,12,16,20,25,32	10.3	38
10,3x57	690	2,4,6,8,10,12,16,20,25,32	10.3	57
14,3x38	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	38
14,3x45	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	45
14,3x51	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	51
14,3x67	690	2,4,6,8,10,12,16,20,25,32,40,50	14.3	67
15Χ50	380/500	20,25,32,40,50	15	50
16,7x35	250/500	16,20,25,32,40,50,63	16.7	35
18Χ37	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	18	37
18Χ50	690	2,4,6,8,10,12,16,20,25,32,40,50,63	18	50
20,5x40	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	40
20,5x76	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	76
20,5x114	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	114
20,5x127	690	0,5,1,2,4,6,8,10,12,16,20,25,32	20.5	127
22,2x58	380/500	10,16,20,25,32,40,50,63,80,100,125	22.2	58
27Χ60	690	32,40,50,63,80	27	60
27x139	690	32,40,50,63	27	139
27x147	690	32,40,50,63	27	147
30Χ57	690	16,20,25,32,40,50,63,80,100,125	30	57
14,3x51H	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	51Η	Εικ.3
20,5 x 76 Υ	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	76Η
20,5x114H	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	114Η
20,5x127H	690	0,5,1,2,4,6,8,10,12,16,20,25,32	20.5	127Η
22,2 x 58 Υ	690	10,16,20,25,32,40,50,63,80,100,125	22.2	58Η
27x139H	690	32,40,50,63	27	139Η
27x147H	690	32,40,50,63	27	147Η

Μέγεθος (mm)
